Кран-балка — это мостовой грузоподъемный механизм, который является основой внутрицеховой логистики на тысячах промышленных предприятий. По своей сути, это балка (пролетное строение), перемещающаяся по подкрановым путям, с передвижной талью (тельфером). Два основных типа конструкции — подвесные и опорные — определяют возможности и сферу применения крана.
Эффективная работа современного склада или производственного цеха немыслима без надежного грузоподъемного оборудования. Среди всего разнообразия техники именно кран-балки заслужили репутацию универсального и экономичного решения для выполнения задач по перемещению грузов. Однако перед многими предприятиями встает вопрос: какую конструкцию выбрать — подвесную или опорную? Для принятия взвешенного решения предлагаем изучить подробное сравнение и анализ кран-балок по ссылке.
Данная статья поможет разобраться в ключевых отличиях, преимуществах и недостатках каждого типа, а также даст четкие критерии выбора, основанные на конкретных производственных условиях.
Устройство и принцип работы
Конструкция кран-балки включает несколько ключевых элементов:
- Пролетная балка. Несущий элемент, воспринимающий основную нагрузку.
- Концевые балки. Устройства на концах пролетной балки, оснащенные колесами для перемещения по подкрановым путям.
- Таль (тельфер). Подвижный грузоподъемный механизм, который перемещается вдоль пролетной балки.
- Подкрановые пути. Рельсовые пути, закрепленные на конструкции здания (для подвесных) или на подкрановых колоннах (для опорных).
Работа крана заключается в комбинации трех движений: горизонтальное перемещение тали по балке, движение самой балки вдоль цеха и вертикальный подъем груза.
Подвесные кран-балки

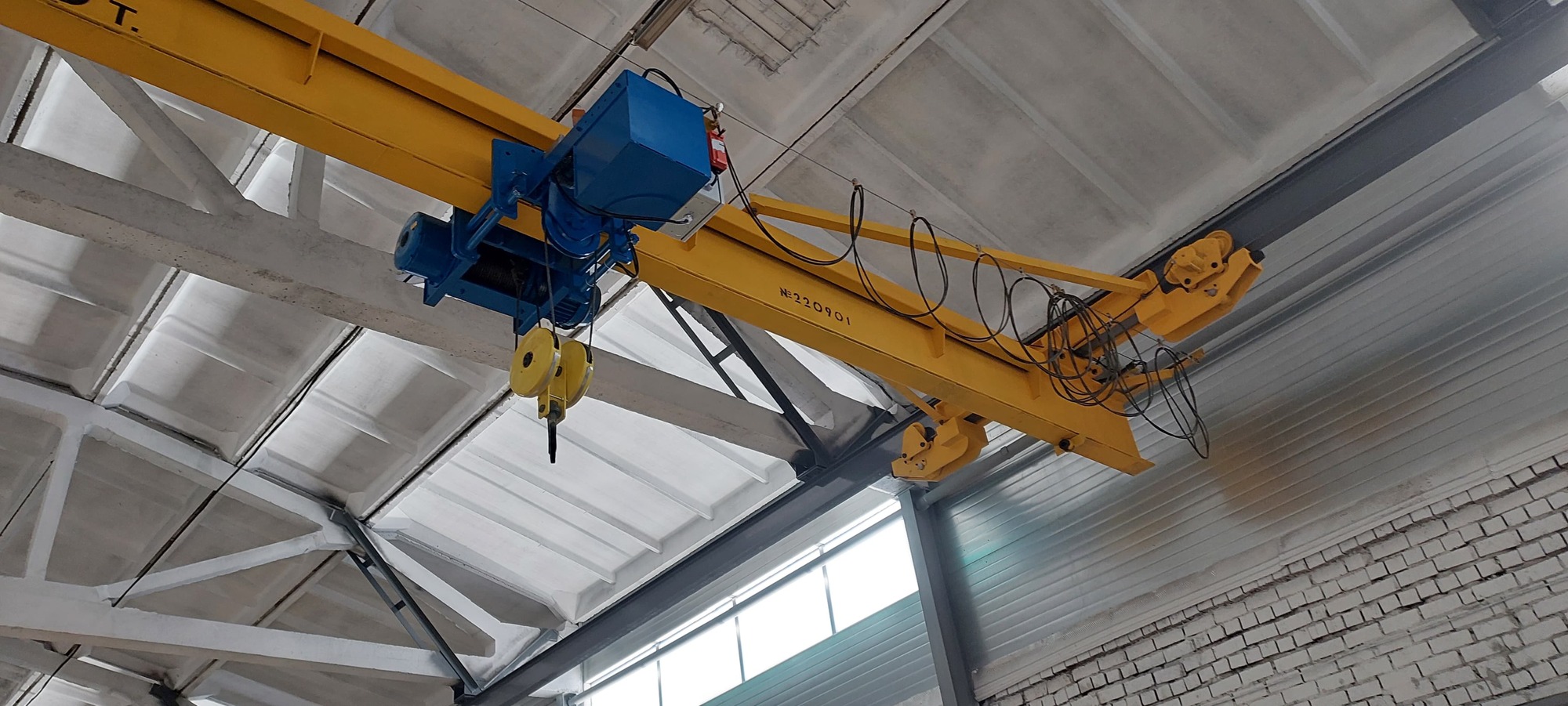

Принцип конструкции: Подвесная кран-балка монтируется таким образом, что ее подкрановые пути (обычно двутавровые балки) закреплены на потолочных перекрытиях или фермах здания. Сама балка как бы "подвешена" к ним.
Основные преимущества:
- Экономия пространства. Не требуют опорных колонн, что позволяет использовать всю площадь цеха без помех.
- Широкая зона обслуживания. Могут обслуживать не только основную площадь, но и участки вдоль стен.
- Относительно простой монтаж. Не нужен монтаж фундаментов и несущих опор.
- Экономическая выгода. Часто имеют более низкую стоимость по сравнению с опорными моделями аналогичной грузоподъемности.
Недостатки и ограничения:
- Меньшая грузоподъемность. Обычно до 10 тонн, так как нагрузка ложится на конструкции здания.
- Требования к зданию. Несущие конструкции здания (фермы, перекрытия) должны быть рассчитаны на дополнительную динамическую нагрузку.
- Меньший пролет. По сравнению с опорными системами.
Сфера применения: Идеальны для слесарных и сборочных цехов, складов комплектующих, ремонтных мастерских, где не требуются работы с очень тяжелыми грузами.
Опорные кран-балки
Принцип конструкции: Опорная кран-балка перемещается по подкрановым путям, которые установлены на специальные подкрановые колонны или эстакады, не связанные с основными перекрытиями здания. Колеса концевых балок опираются на рельс сверху.
Основные преимущества:
- Высокая грузоподъемность. Способны поднимать грузы от 1 до 20 и более тонн.
- Большие пролеты. Могут обслуживать широкие пролеты в массивных производственных цехах.
- Надежность и долговечность. Конструкция более жесткая и рассчитана на интенсивные нагрузки.
- Независимость от здания. Нагрузка передается на собственные опоры, что снимает ограничения по состоянию перекрытий.
Недостатки:
- Занимают полезное пространство. Наличие подкрановых колонн может создавать помехи.
- Более высокая стоимость. Требуют сооружения фундаментов и несущих опор, что удорожает проект.
- Сложность монтажа. Процесс установки более трудоемкий и длительный.
Сфера применения: Литейные, кузнечные, машиностроительные цеха, склады металлопроката, логистические комплексы — везде, где работают с тяжелыми и габаритными грузами.
Ключевые отличия и критерии выбора
Чтобы сделать правильный выбор, необходимо оценить следующие параметры вашего производства:
- Грузоподъемность. До 5-8 тонн — можно рассматривать подвесной вариант. Свыше 10 тонн — почти всегда опорный.
- Площадь и планировка цеха. Если критически важно свободное, ничем не занятое пространство — выбор за подвесной системой.
- Характеристики здания. Прочность потолочных перекрытий — решающий фактор для подвесного крана.
- Интенсивность работы. Для многосменной работы с высокими нагрузками надежнее опорная конструкция.
- Бюджет проекта. Подвесные решения часто выигрывают по совокупной стоимости закупки и монтажа.
Заключение
И подвесные, и опорные кран-балки являются высокоэффективными решениями для механизации труда. Выбор между ними — это не поиск "лучшего" варианта, а определение "наиболее подходящего" для конкретных условий эксплуатации. Грамотный анализ задач и технических возможностей помещения позволит инвестировать средства в то решение, которое будет работать на вашу прибыль долгие годы.
|
